7.1BOM 관리
PLM Cloud에서는 제품/부품의 BOM 정보를 효과적으로 관리할 수 있는 다양한 기능을 제공합니다. BOM은 Parent-Child 관계로 이루어지며, Parent의 속성에서 Child들을 Usage로 등록하여 구성됩니다.

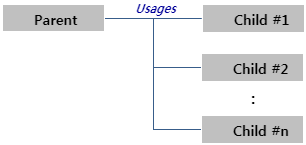

그림 7-1BOM 구조
BOM 속성
제품/부품간의 Usages 정보로 BOM을 구성합니다. 세부 속성정보는 회사별로 다르게 설정될 수 있습니다. 자세한 사항은 관리자에게 문의하십시오.
표 7-1BOM 속성정보항목유형설명
수량 |
입력 |
수요 수량 |
항번 |
입력 |
정렬 순서 |
Location |
입력 |
조립 위치 |
BOM 편집하기
그림 7-2
제품/부품의 BOM을 등록하려면 다음의 절차를 따르세요.
-
>제품/부품>제품 또는 부품에서 BOM을 등록할 제품/부품을 검색하세요.
-
선택사항 : 제품 목록 오른쪽의 더보기>체크아웃을 클릭하여 제품을 체크아웃 상태로 변경하세요.
-
제품 목록 오른쪽의 더보기>편집을 클릭하세요. 체크아웃 상태가 아닌 경우 자동으로 체크아웃 상태로 변경됩니다.
-
Usages 을 등록하려면 다음의 절차를 따르세요.
-
Usages 목록 위의 추가를 클릭하세요.
-
“객체 검색” 창에서 추가할 제품/부품를 검색하여 선택하고 확인을 클릭하세요.
-
추가된 Usages를 삭제하려면 목록에서 X를 클릭하세요.
-
-
선택사항 : 다른 제품/부품의 정보를 복사하려면 정전개를 클릭하세요.
-
"정전개" 창이 열리면 참조할 제품/부품을 검색하기 위해 검색조건을 입력하고 검색을 클릭하세요.
-검색 기준 : 최신조건 또는 Effectivity
- Working 상태 포함 여부
- 제품/부품의 상태
- Expand 레벨
-
정전개 결과에서 복사할 제품/부품을 클릭하세요. 선택 목록에 추가됩니다.
-
레벨 전체를 복사하려면 1-Level 모두 선택을 클릭하세요.
-
선택을 취소하려면 선택 목록에서 X를 클릭하세요.
-
선택을 클릭하세요. Usages 목록에 선택된 제품/부품 들이 추가됩니다.
-
-
등록한 BOM을 저장하기 위해 저장을 클릭하세요.
정전개 기능을 활용하면 다른 제품/부품의 Usages에 등록되어 있는 수량과 로케이션을 쉽게 가져올 수 있습니다.
CAD~BOM 연계하기
PLM Cloud는 등록시 정의된 CAD속성을 활용하여 BOM을 구성할 수 있는 기능을 제공합니다. 등록된 제품의 CAD Structure를 BOM에 연계하려면 다음의 절차를 따르세요..
-
>제품/부품>제품 또는 부품의 목록에서 더보기>BOM 조회를 클릭하세요.
-
창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.
-
CAD Structure → BOM 연계를 클릭하세요..
이 기능을 사용하기 위해서는 CAD Structure와 속성 정보가 유효한 연계 도면이 필요합니다.
7.2BOM 조회
PLM Cloud는 등록된 BOM 정보를 쉽고 효율적으로 조회할 수 있도록 다양한 기능들을 제공합니다.
BOM 조회하기
등록된 제품/부품의 BOM정보를 조회하려면 다음의 절차를 따르세요..
-
>제품/부품>제품 또는 부품의 목록에서 더보기>BOM 조회를 클릭하세요.
-
창이 열리면 검색 조건을 입력하고 검색을 클릭하세요. 검색 조건은 다음과 같습니다.
- 검색 기준 : 최신조건 또는 Effectivity
- Working 상태 포함 여부
- 제품/부품의 상태
- Expand 레벨
-
BOM정보를 조회하고 창을 닫으세요.
-
선택사항 : BOM정보를 Excel파일로 저장하려면 Excel Download를 클릭하세요.
BOM 전개 필터에 지정한 조건은 하위 구조 전개 기준으로 활용됩니다.
파트리스트 조회하기
등록된 제품/부품의 파트리스트를 조회하려면 다음의 절차를 따르세요.
-
>제품/부품>제품 또는 부품의 목록에서 더보기>파트리스트 조회를 클릭하세요.
-
창이 열리면 검색 조건을 입력하고 검색을 클릭하세요. 검색 조건은 다음과 같습니다.
- 검색 기준 : 최신조건 또는 Effectivity
- Working 상태 포함 여부
- 제품/부품의 상태
- Expand 레벨
-
파트리스트를 조회하고 창을 닫으세요.
-
선택사항 : 파트리스트를 Excel파일로 저장하려면 Excel Download를 클릭하세요.
파트리스트 전개 필터에 지정한 조건으로 BOM을 전개한 후, 최하위 부품/단위 기준으로 수량을 합하여 그 결과를 보여줍니다.
