PLM 11.도면 관리하기

11.도면 관리하기

24/6월/20 6:02 오후편집

• 11.1도면 관리

  • 도면 등록하기

  • 도면 편집하기

  • 도면 개정하기

  • 상태 변경하기

  • 도면 삭제하기

  • 권한 부여하기

  • CAD Structure 삭제하기

  • CAD Structure 개정하기

  • CAD Structure 상태 변경하기

• 11.2도면 활용

  • 도면 찾기

  • 도면 상세보기

  • CAD Structure 조회하기

  • CAD Structure 다운로드

  • CAD~BOM 연계하기

  • CAD Structure 이메일 보내기

  • 뷰어 사용하기

11.1도면 관리

PLM Cloud에서는 도면을 체계적으로 관리하기 위해 다음과 같은 라이프사이클과 속성 정보들을 사용합니다.

도면 라이프사이클

도면의 라이프사이클은 다음과 같은 상태로 구분되며, 회사별로 다르게 설정될 수 있습니다. 자세한 사항은 관리자에게 문의하십시오.

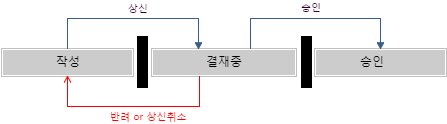

그림 11-1도면 라이프사이클

표 11-1도면 라이프사이클상태프로세스세부 내용권한

작성	N/A	등록 후 상태	읽기,수정,삭제(작성자),상태변경
결재중	결재	결재 상신후 결재 완료 전까지의 상태	읽기,상태변경(결재자)
승인	N/A	결재 후 상태	읽기,개정

도면의 경우 변경된 정보에 대한 무결성을 보증하기 위해 WIP(work in process)상태를 관리합니다. 도면 변경에 대한 WIP상태는 다음과 같습니다.

표 11-2도면 WIP상태세부 내용변경 가능 상태

체크인	도면에 대한 변경이 완료된 상태	체크아웃
체크아웃	도면을 변경하기 위한 잠금 상태	체크인 또는 체크아웃 취소

• 체크아웃은 도면이 작성 상태인 경우만 가능합니다.

• 체크아웃된 도면은 다른 사용자에 의해서 다시 체크아웃될 수 없습니다.

도면 속성

관리되고 있는 도면의 속성정보들은 다음과 같습니다.

표 11-3도면 속성정보항목유형설명

도면 번호	입력	생성시 코드 템플릿에서 정의된 규칙에 따라 자동 채번되거나 수기 입력
도면 명	입력	도면의 이름
버전	조회	도면의 버전은 리비전과 이터레이션의 조합으로 구성(예: A.0)
상태	조회	도면의 라이프사이클 상태 (작성, 결재중, 승인 등)
WIP	조회	체크아웃 여부
분류 체계	입력	분류체계에 등록된 도면 분류기준
개요	입력	도면의 개요
작성 CAD	목록	도면을 작성한 CAD 종류
변경정보	입력	연관 ECO정보
변경사유	입력	변경에 대한 사유
작성	조회	도면을 생성한 사용자와 생성일시
수정	조회	도면을 마지막으로 수정한 사용자와 수정일시
연계부품	입력	도면과 연계된 부품 정보
첨부파일	입력	도면에 첨부된 파일
URL Link	입력	도면에 추가된 URL Link
참조아이템	입력	도면에서 참조하고 있는 아이템 정보
CAD Structure	조회	[MCI등록] 도면의 CAD Structure 정보 (왼쪽으로 밀기를 클릭)
Where Used	조회	[MCI등록) 도면의 사용처 정보 (왼쪽으로 밀기를 클릭)
Changes	조회	도면의 변경 이력 (왼쪽으로 밀기를 클릭)
프로세스	조회	도면의 프로세스 수행 이력 (왼쪽으로 밀기를 클릭)
버전이력	조회	도면의 작성/수정/개정 이력 (왼쪽으로 밀기를 클릭)
CAD 속성	조회	[MCI등록] 도면의 CAD 속성 매핑 정보
공유위치	조회	도면이 공유되어 있는 위치 정보
Task	입력	도면과 연관있는 Task 정보
Comment	입력	도면 관련 댓글

도면 번호와 버전은 시스템 환경 설정시 자동 채번 또는 수기 입력으로 지정할 수 있습니다.

회사별로 설정값이 다를 수 있으므로 자세한 사항은 관리자에게 문의하시기 바랍니다.

상세조회 및 편집 창에서는 속성정보들을 탭으로 분류하여 표시합니다. 탭 종류는 다음과 같습니다.

표 11-4도면 속성정보 탭 종류메뉴기능

등록정보	도면에 대한 등록정보가 표시됩니다.
CAD Structure	[MCI등록] CAD Structure에 대한 구조와 등록정보가 표시됩니다.
Where Used	[MCI등록] 도면의 사용처 정보가 표시됩니다.
Changes	도면의 변경에 대한 상세 이력이 표시됩니다.
프로세스	도면에 대한 프로세스 수행이력이 표시됩니다.
버전이력	도면 버전에 대한 상세 이력이 표시됩니다.
권한관리	도면에 대해 부여된 권한 정보가 표시됩니다.

도면 등록하기

새로운 도면을 등록하려면 다음의 절차를 따르세요.

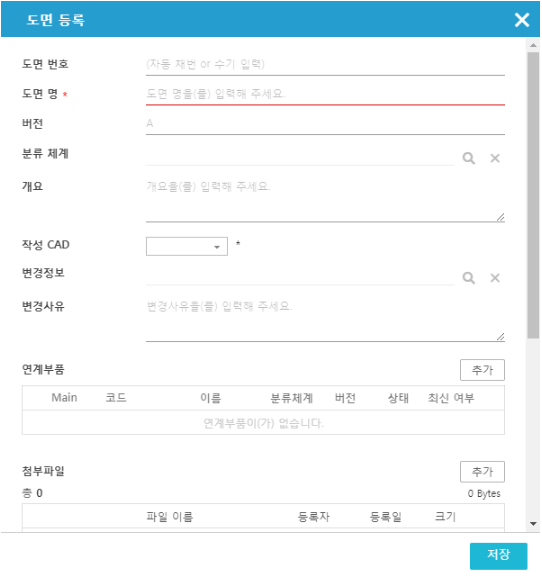

그림 11-2도면 등록

1. >문서/도면>도면의 목록에서 추가를 클릭하세요.

2. 선택사항 : 도면 번호를 입력하세요. (시스템 환경변수에서 수기입력 가능하도록 설정된 경우에만 해당)

3. 도면 명을 입력하세요.

4. 선택사항 : 분류 체계를 입력하려면 검색을 클릭하세요. "분류체계"창이 열리면 입력하려는 분류체계를 지정하고 선택을 클릭하세요.

5. 선택사항 : 개요를 입력하세요.

6. 작성 CAD 목록에서 CAD 이름을 선택하세요.

7. 선택사항 : 변경정보를 입력하려면 검색을 클릭하세요. "객체 검색"창이 열리면 입력하려는 ECO를 검색하여 선택하고 확인을 클릭하세요.

8. 선택사항 : 변경사유를 입력하세요.

9. 선택사항 : 연계부품을 등록하려면 다음의 절차를 따르세요.

   1. 연계부품 목록 위의 추가를 클릭하세요.

   2. “객체 검색” 창이 열리면 연계할 제품/부품을 검색하여 선택하고 확인을 클릭하세요.

   3. 추가된 연계부품을 삭제하려면 목록에서 X를 클릭하세요.

10. 선택사항 : 첨부파일을 등록하려면 추가를 클릭하세요. 자세한 사항은 A.4 첨부파일 등록하기를 참고하십시오.

11. 선택사항 : URL link를 등록하려면 추가를 클릭하세요. 자세한 사항은 A.5 URL link 등록하기를 참고하십시오.

12. 선택사항 : 참조아이템을 등록하려면 추가를 클릭하세요. 자세한 사항은 A.6 참조아이템 등록하기를 참고하십시오.

13. 저장을 클릭하세요.

도면 편집하기

작성 상태의 도면을 편집하려면 다음의 절차를 따르세요.

1. >문서/도면>도면에서 도면을 검색하세요. 도면 검색에 대한 자세한 사항은 도면 찾기를 참고하십시오.

2. 선택사항 : 도면 목록 오른쪽의 더보기>체크아웃을 클릭하여 도면을 체크아웃 상태로 변경하세요.

3. 도면 목록 오른쪽의 더보기>편집을 클릭하세요.

4. 창이 열리면 도면 정보를 편집하세요.

5. 편집한 정보를 저장하기 위해 저장을 클릭하세요.

6. 창 상단의 더보기에서 저장 외의 메뉴를 선택할 수 있습니다. 체크아웃 상태에서 더보기로 제공되는 메뉴는 다음과 같습니다.

표 11-5도면 편집 더보기 메뉴메뉴기능

저장 후 체크인	WIP상태가 체크인으로 변경되고, 버전의 이터레이션이 1 증가 합니다. (예: A.1 A.2)
체크아웃 취소	체크아웃상태를 취소하고 이전 WIP상태로 복귀합니다.
Reload	창을 다시 조회하여 표시합니다.
상세조회	창이 상세조회 모드로 전환됩니다.

체크아웃하는 것은 편집을 위해 잠금 상태로 만드는 것입니다. 따라서 공유나 자료의 활용 면에서 많은 제약이 있습니다. 편집이 완료된 도면은 바로 체크인하거나 체크아웃 취소하십시오.

도면 개정하기

승인된 도면을 수정하기 위해서는 개정을 해야 합니다. 도면을 개정하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>개정을 클릭하세요.

2. 편집 창이 열리면 등록정보 탭을 클릭하세요.

3. 도면에 대한 등록 정보를 변경하세요.

4. 변경된 내용을 저장하기 위해서 저장을 클릭하세요.

개정이 완료되면 버전의 리비전이 증가됩니다. (예 : A -> B)

상태 변경하기

등록된 도면의 상태를 변경하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>상태변경을 클릭하세요.

2. 2. “상태변경 요청” 창이 열리면 변경 후 상태 목록에서 변경하고자 하는 상태를 선택하세요. 변경 후 상태는 회사별로 설정에 따라 다를 수 있습니다.

3. 3. 상태 변경을 클릭하세요.

만약 변경후 상태로 “결재중”이 선택된 경우 “결재 상신” 창이 열립니다. 결재 상신에 대한 자세한 사항은 A.3 결재 상신하기를 참고하십시오.

도면 삭제하기

등록된 도면을 삭제하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>삭제를 클릭하세요.

2. 삭제를 확인하는 창이 열리면 확인을 클릭하세요.

• 도면 삭제는 “작성(체크인)” 상태에서만 가능합니다.

• 도면 삭제는 리비전을 삭제하는 것이며, 최초 리비전일 경우 도면이 삭제됩니다.

권한 부여하기

도면에 대한 권한을 부여하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>편집을 클릭하세요.

2. 편집 창에서 권한관리 탭을 클릭하세요.

3. 권한관리 목록에서 추가를 클릭하세요.

4. “사용자 검색” 창에서 권한을 부여할 사용자, 그룹, 조직, 역할을 선택하고 확인을 클릭하세요.

5. 목록에서 부여하고자 하는 권한을 선택하세요.

6. 선택사항 : 부여된 권한을 해제하려면 목록의 우측에 있는 X를 클릭하세요.

7. 저장을 클릭하세요.

시스템 설정으로 부여된 기본 권한은 사용자가 해제할 수 없습니다.

사용자가 직접 추가 하거나 권한 요청 승인에 의해 추가된 권한은 기본 권한보다 우선 합니다.

CAD Structure 삭제하기

등록된 도면의 CAD Structure를 삭제하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. CAD Structure를 삭제하려면 상단의 삭제를 클릭하세요.

3. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

CAD Structure 개정하기

등록된 도면의 CAD Structure를 개정하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

3. 선택사항 : CAD Structure를 개정하려면 다음의 절차를 따르세요.

   1. 조회된 CAD Structure를 선택하고 개정을 클릭하세요.

   2. “CAD Structure 개정” 창이 열리면 변경정보와 변경사유를 입력하고 확인을 클릭하세요. 변경정보는 “객체 검색” 창에서 선택하여 입력합니다.

4. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

CAD Structure 상태 변경하기

등록된 도면의 CAD Structure의 상태를 변경하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

3. 선택사항 : CAD Structure의 상태를 변경하려면 다음의 절차를 따르세요.

   1. 조회된 CAD Structure를 선택하고 상태변경을 클릭하세요.

   2. “상태변경 요청” 창이 열리면 변경 후 상태 목록에서 변경하고자 하는 상태를 선택하고 상태변경을 클릭하세요.

4. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

11.2도면 활용

업무 효율을 높이기 위해서는 등록된 도면들을 쉽게 활용할 수 있어야 합니다. PLM Cloud는 문서의 활용도를 높이기 위해 다양한 기능을 제공합니다.

도면 찾기

등록되어 있는 도면을 다양한 조건의 필터를 적용하여 쉽게 찾을 수 있습니다. 도면을 찾으려면 다음의 절차를 따르세요.

1. >문서/도면>도면을 클릭하세요.

2. 선택사항 : 필터에 적용할 검색조건을 목록에서 선택하거나 입력란에 입력하세요. 검색조건이 안보이는 경우 상단 페이지 이름 옆의 을 클릭하세요.

표 11-6도면 검색 필터항목유형설명

도면 번호	입력	생성시 코드 템플릿에서 정의된 규칙에 따라 자동 채번되거나 수기 입력
도면 명	입력	도면의 이름
버전	입력	도면의 버전은 리비전과 이터레이션의 조합으로 구성(예: A.0)
개요	입력	도면의 개요
분류체계	입력	분류체계에 등록된 도면 분류기준
상태	목록	도면의 라이프사이클 상태 (작성, 결재중, 승인 등)
등록자	입력	도면 정보를 등록한 사용자
최종수정자	입력	도면 정보를 최종수정한 사용자
등록일(기간)	입력	도면 정보가 등록된 일자
최종수정일(기간)	입력	도면 정보가 최종수정된 일자
최신보기	확인	여러 버전이 존재하는 도면의 경우 최신 버전만 검색합니다.
즐겨찾기	확인	즐겨찾기로 등록되어 있는 도면을 검색합니다.

1. 선택사항 : 저장된 검색조건 목록에서 조건 이름을 선택하세요. 자주 사용하는 검색조건은 저장할 수 있으며, 자세한 사항은 A.8 검색조건 저장하기를 참조하십시오.

2. 선택사항 : 검색 조건을 초기화하려면 초기화를 클릭하세요.

3. 검색을 클릭하세요.

검색 결과 목록에서 할 수 있는 기능은 다음과 같습니다.

• 목록에서 도면을 클릭하면 속성정보에 상세 정보가 표시됩니다.

• 등록 또는 최종 수정자의 이름을 클릭하면 “사용자 정보” 창이 열립니다.

• 도면 목록에서 뷰어를 클릭하면 뷰어 프로그램을 통해 제품을 조회할 수 있습니다. 자세한 사용법은 “뷰어 사용하기”를 참고하십시오.

• 목록 오른쪽의 즐겨찾기를 클릭하면 즐겨찾기 도면으로 등록됩니다.

• 즐겨찾기로 등록된 상태에서 한 번 더 클릭하면 즐겨찾기가 해제됩니다.

• 목록 오른쪽의 다운로드를 클릭하면 첨부파일을 다운로드할 수 있는 창이 열립니다.

• 목록 오른쪽의 더보기를 클릭하면 실행 가능한 메뉴가 표시됩니다. 메뉴는 도면의 상태와 권한에 따라 다르게 표시되며, 메뉴의 종류와 기능은 다음과 같습니다.

표 11-7도면 목록 더보기 메뉴메뉴기능

상세조회	도면의 상세 내용을 조회할 수 있는 창이 열립니다.
CAD Structure조회	도면의 CAD Structure 정보를 조회할 수 있는 창이 열립니다.
편집	도면 정보를 편집할 수 있는 창이 열립니다. 편집 후 저장을 클릭하면 WIP상태가 자동으로 체크아웃으로 변경됩니다.
삭제	도면의 리비전을 삭제합니다.
체크아웃	도면의 WIP상태를 체크아웃으로 변경합니다.
체크아웃 취소	체크아웃을 취소하고 이전 WIP상태로 복귀합니다.
체크인	WIP상태를 체크인으로 변경하고 이터레이션을 1 증가시킵니다.
상태변경	라이프사이클에 정의된 다음 상태로 변경합니다.
권한 요청	도면에 대한 권한을 요청할 수 있는 창이 열립니다.

권한 요청하기

권한이 없는 경우 권한을 요청할 수 있습니다. 자세한 방법은 A.1 권한 요청하기를 참고하십시오.

도면 상세보기

도면에 대한 상세 정보를 조회하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>상세조회를 클릭하세요.

2. 창이 열리면 탭 목록에서 탭 명(등록정보, CAD Structure, Where Used, Changes, 프로세스, 버전이력, 권한관리)를 클릭하여 상세 정보를 조회하세요. 각 탭에 대한 자세한 내용은 도면의 속성정보 탭 종류을 참고하십시오.

3. 상단 오른쪽에 있는 X를 클릭하여 창을 닫으세요.

CAD Structure 조회하기

등록된 도면의 CAD Structure를 조회하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

   - 검색 기준 : 최신조건

   - Working 상태 포함 여부

   - 제품/부품의 상태

   - Expand 레벨

3. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

CAD Structure 다운로드

등록된 도면의 CAD Structure를 다운로드하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

3. 선택사항 : 조회된 CAD Structure를 선택하고 다운로드를 클릭하면 첨부파일들을 사용자의 PC로 다운로드 받을 수 있습니다.

4. 선택사항 : 조회된 CAD Structure를 선택하고 Report를 클릭하면 CAD Structure를 Excel 파일로 사용자의 PC에 저장할 수 있습니다.

5. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

CAD~BOM 연계하기

등록된 제품의 CAD Structure를 BOM에 연계하려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

3. CAD Structure → BOM 연계를 클릭하세요..

4. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

이 기능을 사용하기 위해서는 CAD Structure와 속성 정보가 유효한 연계 도면이 필요합니다.

CAD Structure 이메일 보내기

등록된 도면의 CAD Structure를 이메일로 보내려면 다음의 절차를 따르세요.

1. >문서/도면>도면의 목록에서 더보기>CAD Structure 조회를 클릭하세요.

2. 창이 열리면 검색 조건을 입력하고 검색을 클릭하세요.

3. CAD Structure를 이메일로 발송하려면 다음의 절차를 따르세요.

   1. 조회된 CAD Structure를 선택하고 이메일 발송을 클릭하세요.

   2. “이메일 쓰기” 창이 열리면 이메일 제목, 이메일 수신, 이메일 내용 입력란을 입력하세요.

   3. 선택사항 : 이메일로 보내고 싶지 않은 첨부파일은 X를 클릭하여 삭제하세요.

   4. 발송을 클릭하세요.

4. 상단 오른쪽의 X를 클릭하여 창을 닫으세요.

뷰어 사용하기

등록된 도면을 뷰어 프로그램을 통해서 웹에서 볼려면 다음의 절차를 따르세요.

1. >문서/도면>도면에서 도면을 검색하세요.

2. 도면 목록 오른쪽에서 뷰어를 클릭하세요.

3. 뷰어 프로그램이 실행되면 도면을 확인하고 닫기를 클릭하세요.

도면을 등록하면 뷰어 파일 생성하기 위해 수 분의 시간이 소요됩니다. 잠시 기다리신 후에 뷰어를 활용하십시오.

뷰어 프로그램이 지원하는 파일 포맷은 다음과 같습니다.

표 11-8뷰어 프로그램 지원 파일 포맷지원 포맷파일 확장자기능

3D-PDF	PDF	PRC
3DViewStation	3DVS, 3DVSX
3DXML	3DXML	2011-2013
ACIX	SAT, SAB	Up to V7.0
Autodesk Inventor	IPT, IAM	Up to 2013
CGR	CGR	Up to R21
CATIA V4 MODEL	DLV, EXP, SESSION	Up to V4.2.5
CATIA V5	CATPRODUCT, CATPART	Up to R22
CATIA V6	3DXML	2011-2013
Creo	PRT, XPR, ASM, XAS, NEU	Elements/Pro 5.0, Parametric 2.0
Industry Foundation Classes	IFC	Up to IFC 2x4
IGES	IGS, IGES	5.1, 5.2, 5.3
Pro/ENGINEER	PRT, XPR, ASM, XAS, NEU	Up to 9.5
Siemens I-deas	MF1, ARC, UNV, PKG	Up to 13.x(NX 5), NX I-deas 6
Siemens NX-3D	PRT	Up to NX 8.5
Parasolid	X_T, X_B	Up to 24
Rhino	3DM	4, 5
Solid Edge	ASM, PAR, PWD, PSM	Up to V20, Up to ST5
SolidWorks	SLDASM, SLDPRT	Up to 2013
STEP Exchange	STP, STEP	AP 203 E1/E2, AP214
Stereo Lithography	STL
Universal 3D	U3D	ECMA 1, ECMA 3, ECMA 363
PRC	PRC
VDA-FS	VDA	V1.0, V2.0
VRML	VRML, WRL	V1.0, V2.0
3D-PDF	PDF	PRC
3DViewStation	3DVS, 3DVSX
3DXML	3DXML	2011-2013
ACIX	SAT, SAB	Up to V7.0
Autodesk Inventor	IPT, IAM	Up to 2013
CGR	CGR	Up to R21
CATIA V4 MODEL	DLV, EXP, SESSION	Up to V4.2.5
CATIA V5	CATPRODUCT, CATPART	Up to R22
CATIA V6	3DXML	2011-2013
Creo	PRT, XPR, ASM, XAS, NEU	Elements/Pro 5.0, Parametric 2.0
Industry Foundation Classes	IFC	Up to IFC 2x4
IGES	IGS, IGES	5.1, 5.2, 5.3
Pro/ENGINEER	PRT, XPR, ASM, XAS, NEU	Up to 9.5
Siemens I-deas	MF1, ARC, UNV, PKG	Up to 13.x(NX 5), NX I-deas 6
Siemens NX-3D	PRT	Up to NX 8.5
Parasolid	X_T, X_B	Up to 24

뷰어 파일의 아이콘은 아래와 같이 구분됩니다 뷰어 사용시 참고하십시오.

표 11-9뷰어 파일에 대한 아이콘 유형아이콘설명

	도면에 대한 뷰어 파일이 정상적으로 생성
	도면에 대한 뷰어 파일이 생성 중 인 경우
	뷰어에서 지원하지 않는 파일 인 경우
	도면에 대한 뷰어 파일 생성 시 오류가 발생한 경우 문서 관리하기
