PLM 12.도면 작업장 활용하기

12.도면 작업장 활용하기

24/6월/20 6:02 오후편집

• 12.1도면 작업장

  • 폴더 생성하기

  • 폴더 이름 변경하기

  • 폴더 삭제하기

12.1도면 작업장

도면작업장은 폴더 구조로 연관 도면들을 쉽게 관리할 수 있도록 도와주는 기능입니다. MCI 등을 통해 등록한 도면들을 효율적으로 공유하고 활용할 수 있습니다.

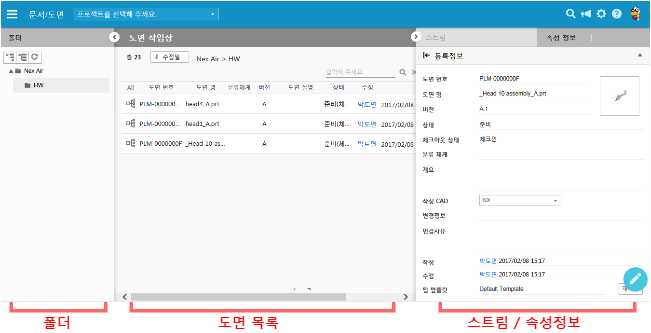

그림 12-1도면 작업장

• 도면 작업장의 폴더는 협업 또는 MCI 작업을 효율적으로 수행할 수 있도록 지원합니다.

• 폴더를 클릭하면, 폴더에 저장된 도면 목록을 확인 할 수 있습니다.

• 전체 펼치기를 클릭하면 모든 폴더 구조가 펼쳐져서 표시됩니다.

• 전체 접기를 클릭하면 모든 폴더 구조가 접히면서 최상위 폴더만 표시됩니다.

• 폴더 목록의 오른쪽에 있는 더보기를 클릭하면 폴더 관리 기능을 사용할 수 있습니다. 폴더 관리 기능은 “도면 관리자 그룹”에 속한 사용자만 표시되며 다음과 같습니다.

표 12-1폴더 목록 더보기 메뉴항목기능

폴더 생성	선택한 폴더의 하위에 새로운 폴더를 생성합니다.
폴더이름 수정	선택한 폴더의 이름을 수정합니다.
폴더 삭제	선택한 폴더의 하부 도면을 포함하여 삭제합니다.

• 목록 위쪽에 있는 입력란에 검색어를 입력하고 검색을 클릭하면 검색어를 포함하는 폴더 또는 도면이 목록으로 표시됩니다. X를 클릭하면 검색조건이 초기되고 해당 폴더 하위의 목록이 다시 조회됩니다.

폴더 생성하기

도면 작업장에서 폴더를 생성하려면 다음의 절차를 따르세요.

1. >문서/도면>도면작업장을 클릭하세요.

2. 선택사항 : 도면작업장에는 폴더가 없는 경우 최상위 폴더를 만들어야 합니다. 최상위 폴더를 생성하려면 다음의 절차를 따르세요.

   1. 목록에서 최상위 폴더 추가를 클릭하세요

   2. “폴더 생성” 창이 열리면 폴더 이름 입력란에 이름을 입력하고 저장을 클릭하세요.

3. 폴더 트리에서 새로운 폴더를 하위에 생성할 폴더의 위치로 이동하세요.

4. 목록 위쪽에 있는 폴더 추가를 클릭하세요.

5. “폴더 생성” 창이 열리면 폴더 이름 입력란에 이름을 입력하고 저장을 클릭하세요.

폴더 이름 변경하기

도면 작업장에서 폴더의 이름을 변경하려면 다음의 절차를 따르세요.

1. >문서/도면>도면작업장을 클릭하세요.

2. 폴더 트리에서 이름을 변경할 폴더의 상위 폴더를 선택하세요.

3. 폴더 목록 오른쪽에 있는 더보기>폴더 이름 수정을 클릭하세요.

4. “폴더 수정” 창이 열리면 폴더 이름 입력란의 이름을 수정하고 저장을 클릭하세요.

폴더 삭제하기

도면 작업장에서 폴더를 삭제하려면 다음의 절차를 따르세요.

1. >문서/도면>도면작업장을 클릭하세요.

2. 폴더 트리에서 삭제할 폴더의 상위 폴더를 선택하세요.

3. 폴더 목록 오른쪽에 있는 더보기>폴더 삭제를 클릭하세요.

4. “폴더 삭제” 창이 열리면 확인을 클릭하세요.

• 폴더 삭제를 하면 폴더 내 모든 컨텐츠들도 같이 삭제됩니다.

• 폴더 삭제는 도면관리자그룹에 속한 사용자들만 가능합니다. (권한설정 사항)
